【产品简介】：一款传统的外滤式真空过滤设备。
【处理能力】：3～50 ㎡
【应用范围】：该款筒型过滤机主要用于过滤粒度细、要求产品含水分低的有色金属和非金属精矿，以及浮选精矿的脱水，也可用于不易沉淀悬浮液的固-液分离，广泛用于选矿、冶金、化工、造纸等部门。
【产品改进】：鑫海筒型过滤机的筒体转速无级可调。

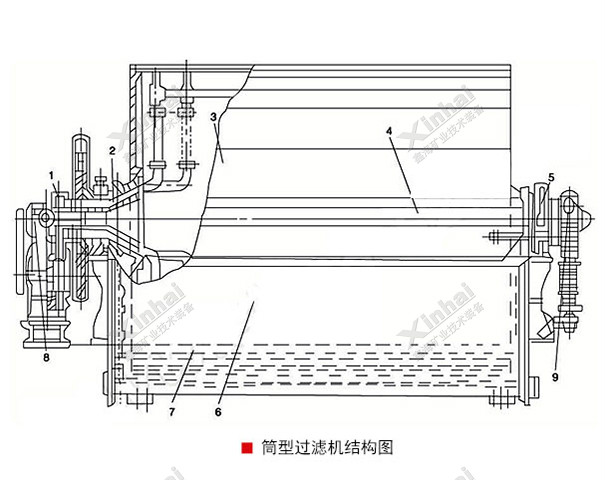

筒型过滤机的筒体是过滤机的主体，大型过滤机的筒体用钢板焊接制成，小规格的采用铸造筒体，一些老式的过滤机筒体用厚木板做成。筒体的外表面用隔条沿圆周方向分成一定数量的轴向贯通的过滤室，室与室之间严格地密封，互不通气。过滤室里铺设过滤板，一方面形成通道以便流通滤液；另一方面起着支撑过滤布的作用。整个筒体外面裹着滤布，为了保证每室之间的密封，滤布用胶条、麻绳或棕绳嵌在隔条的绳槽内。然后再用绕线机构在筒体外面沿轴向以50-80mm的间距缠绕很多道钢丝，把滤布固定在筒体上。在筒体的一端有过滤机配件——“喉管”，它有与过滤室数量相同的孔道，每个孔道都经过管子分别和对应的一个过滤室接通。传动机构驱动筒体回转，并且可以变换几种速度。
| 型号 | 过滤面积(m2) | 筒体规格(mm) | 筒体转速(r.p.m) | 真空计示压力 KPa | 抽气量(m3/min.m2) | 处理能力(t/h) | 电机型号 | 电机筒体功率(kw) | 电机搅拌器型号 | 电机搅拌器功率(kw) | 重量(kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| GW-3 | 3 | φ1068×910 | 0.156-1.56 | 60-80 | 0.5-2 | 0.8-1.5 | YCT132-4B | 1.5 | XWD0.75-4-59 | 0.75 | 2635 |
| GW-5 | 5 | φ1600×1060 | 0.156-1.56 | 60-80 | 0.5-2 | 1.6-2.4 | YCT132-4B | 1.5 | XWD0.75-4-59 | 0.75 | 3760 |
| GW-8 | 8 | φ2000×1400 | 0.1-0.6 | 60-80 | 0.5-2 | 2.8-3.6 | YCT160L-4A | 2.2 | Y112M-6 | 2.2 | 5455 |
| GW-10 | 10 | φ2000×1800 | 0.1-0.6 | 60-80 | 0.5-2 | 3.0-4.0 | YCT160L-4A | 2.2 | Y112M-6 | 2.2 | 6017 |
| GW-12 | 12 | φ2000×2000 | 0.1-0.6 | 60-80 | 0.5-2 | 3-5 | Y112M-6 | 2.2 | Y100L-6 | 1.5 | 6365 |
| GW-20 | 20 | φ2500×2650 | 0.14-0.54 | 60-80 | 0.5-2 | 3-8.0 | YCT160-4B | 3 | XWD3-4-17 | 3 | 10600 |
| GW-30 | 30 | φ3350×3000 | 0.1-0.6 | 60-80 | 0.5-2 | 4.5-12 | YD160M-8 | 2.2 | XWD3-4-17 | 2.2 | 17200 |
| GW40 | 40 | φ3350×4000 | 0.1-0.6 | 60-80 | 0.5-2 | 6.0-16 | YD160M-6 | 3.7 | XWD4-4-17 | 3.7 | 19500 |
| GW-50 | 50 | φ3350×5000 | 0.1-0.6 | 60-80 | 0.5-2 | 7.5-20 | YD160M-4 | 5 | XWD5.5-7-59 | 5.5 | 21500 |
越南某选矿厂地里位置偏僻，资金有限，而且工人技术不是特别成熟，厂房面积较小，选择了鑫海筒型过滤机。为此鑫海特意为该机器增加无极变速装置以方便工人使用，安装调试全程服务，赢得了客户高度赞扬。
